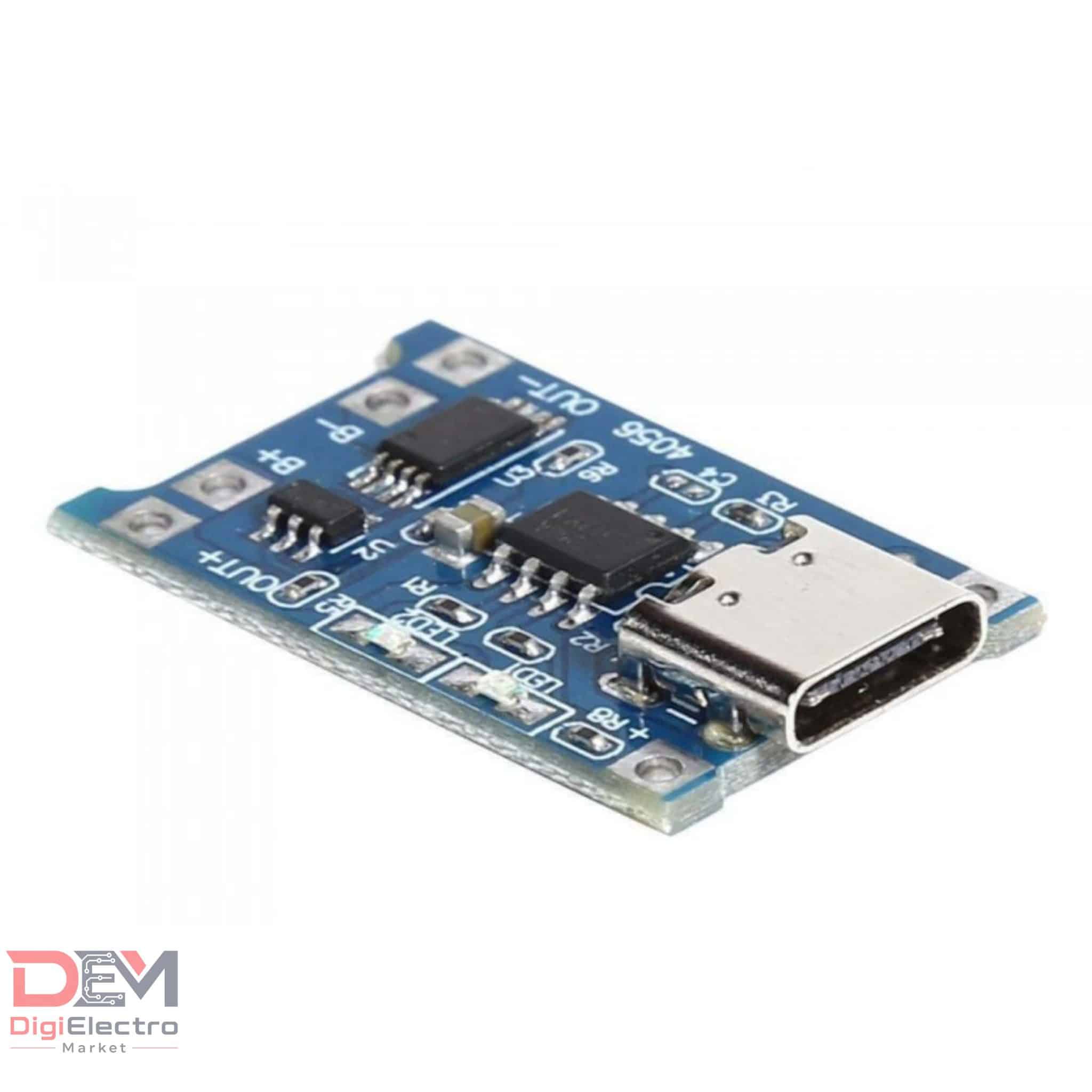

ماژول شارژر و محافظ باتری لیتیومی TP4056پورت Type-C

معرفی محصول ماژول شارژر

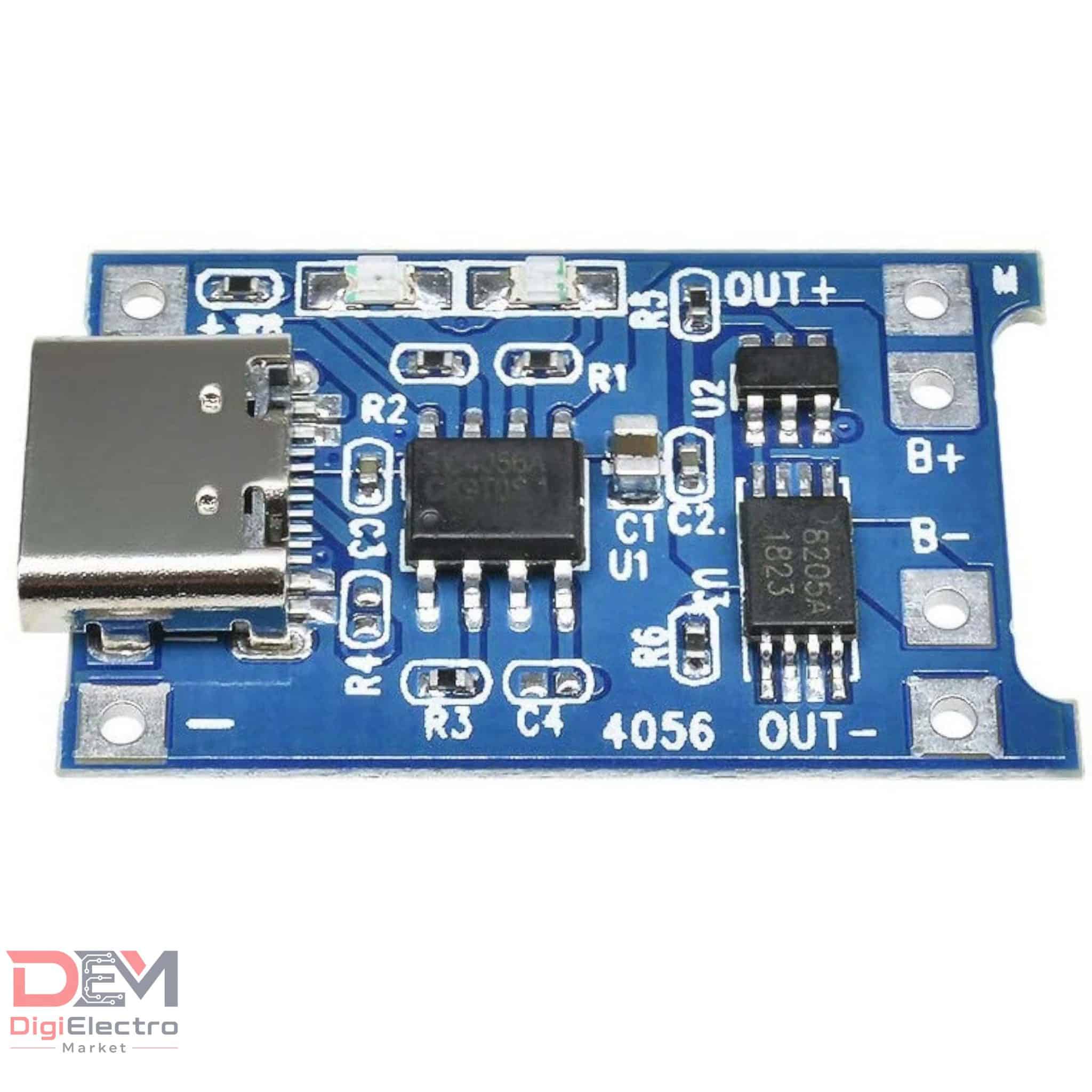

ماژول شارژر و محافظ باتری لیتیومی TP4056 یک راهکار کامل، ایمن و مدرن برای شارژ و محافظت از باتری‌های لیتیومی تک‌سلولی (مانند باتری‌های Li-Ion و Li-Po) است. با توجه به استاندارد شدن و محبوبیت روزافزون پورت‌های USB-C در دستگاه‌های الکترونیکی، موبایل‌ها و بردهای توسعه (مانند رسپبری‌پای ۴)، این ماژول به یک سوکت مادگی Type-C مجهز شده است تا بتوانید به راحتی باتری‌های خود را از طریق کابل‌های تایپ‌سی استاندارد، پاوربانک‌ها یا آداپتورهای لپ‌تاپ و موبایل شارژ کنید.تراشه این بورد، آیسی محبوب و قدرتمند TP4056 است که در کنار مدار محافظ داخلی، نه تنها باتری را با جریان ثابت شارژ می‌کند، بلکه از آن در برابر آسیب‌های ناشی از تخلیه بیش از حد یا جریان‌کشی غیرمجاز محافظت می‌نماید.

مشخصات فنی

• تراشه کنترل‌کننده: TP4056
• نوع باتری‌های پشتیبانی‌شده: لیتیوم-پلیمر (Li-Po) و لیتیوم-یون (Li-Ion) تک‌سلولی (مانند باتری‌های 18650)
• رابط ورودی تغذیه: پورت مادگی USB-C + پدهای لحیم‌کاری
• ولتاژ ورودی: 5V DC
• حداکثر جریان شارژ: 1A (منبع تغذیه شما باید توانایی تأمین حداقل ۱ آمپر را داشته باشد)
• ولتاژ قطع شارژ (فول شارژ): $4.2V$ DC
• ولتاژ قطع تخلیه (محافظت افت ولتاژ): 2.5V DC
• حداکثر جریان تخلیه مجاز: $3A$
• ابعاد برد: حدود 2.5×1.652.5 سانتی‌متر

کاربردهای

• ساخت پاوربانک‌های دست‌ساز (DIY)
• تأمین تغذیه و شارژر داخلی برای پروژه‌های اینترنت اشیا (IoT) و آردوینو
• تعمیر و ارتقای دستگاه‌های شارژی قدیمی به پورت USB-C
• شارژر ایمن برای باتری‌های چراغ‌قوه، اسپیکرهای بلوتوثی و اسباب‌بازی‌ها

نمونه ویدیو آموزش راه اندازی ماژول شارژر

https://www.youtube.com/shorts/0RAXzK2x1QQ

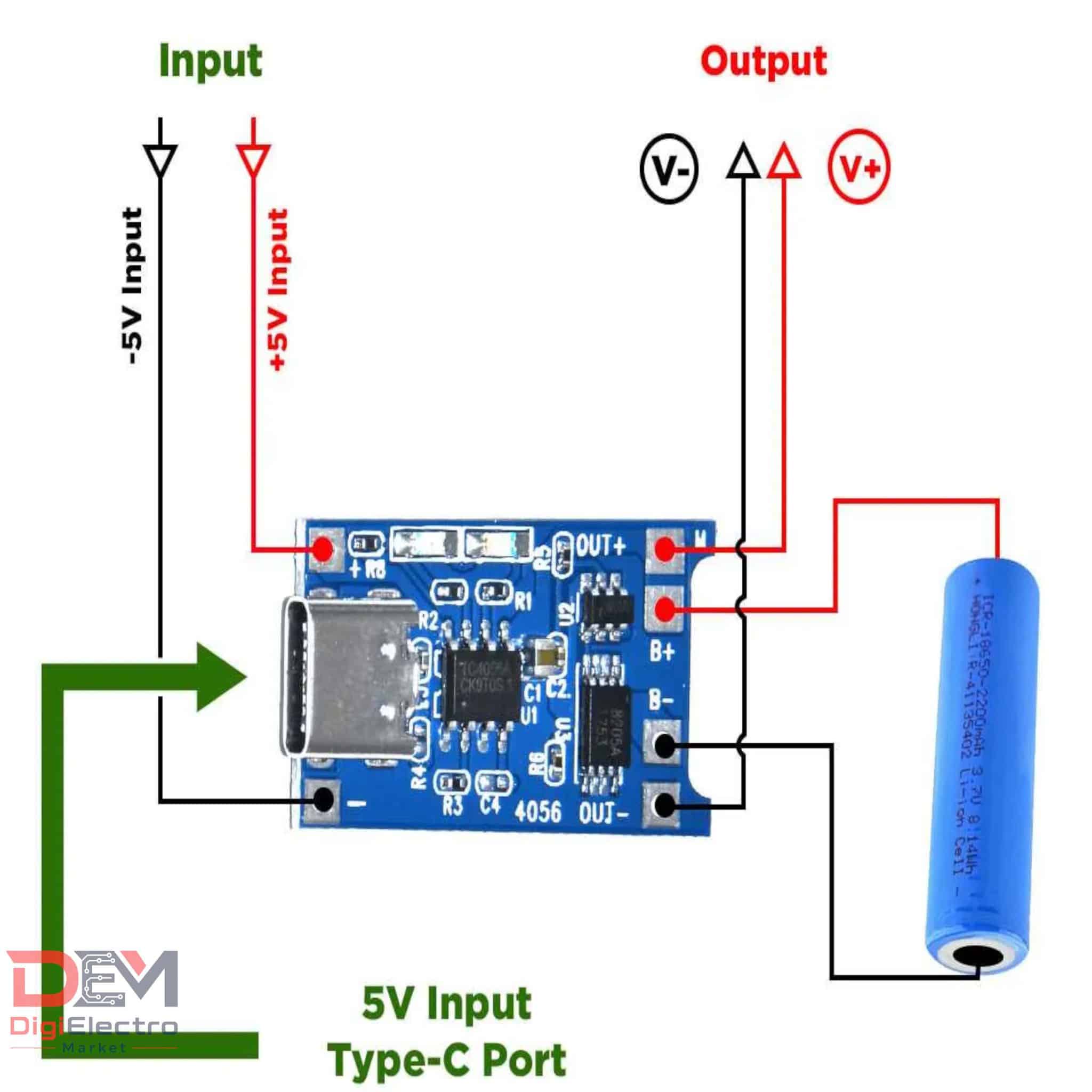

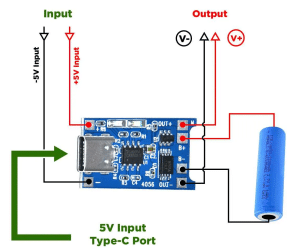

⚙️ شماتیک و نحوه راه‌اندازی

در صورت داشتن هرگونه سوال فنی یا نیاز به راهنمایی برای راه‌اندازی این محصول، روی ما حساب کنید! تیم پشتیبانی فنی DEM با افتخار آماده پاسخگویی و همراهی شما عزیزان است.
