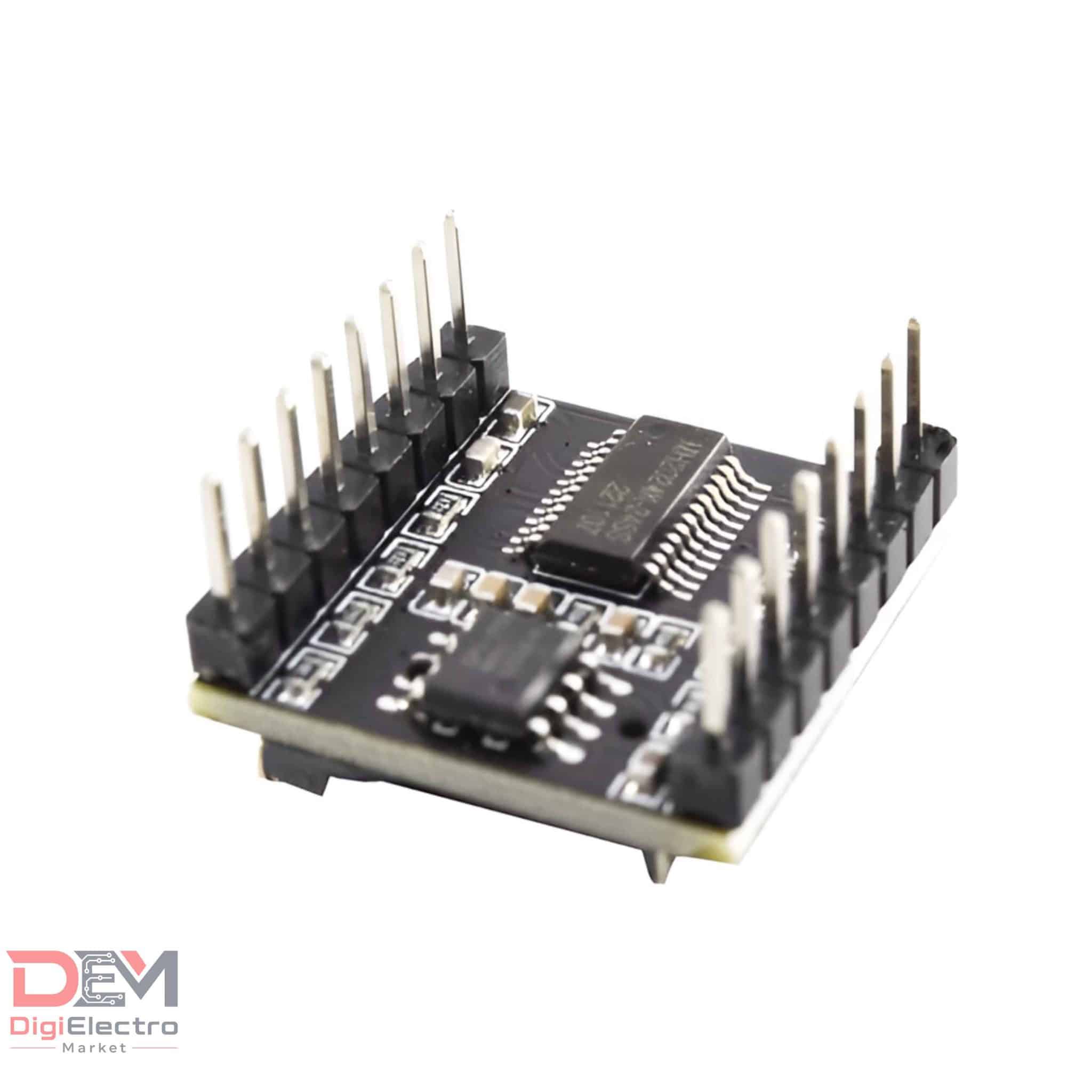

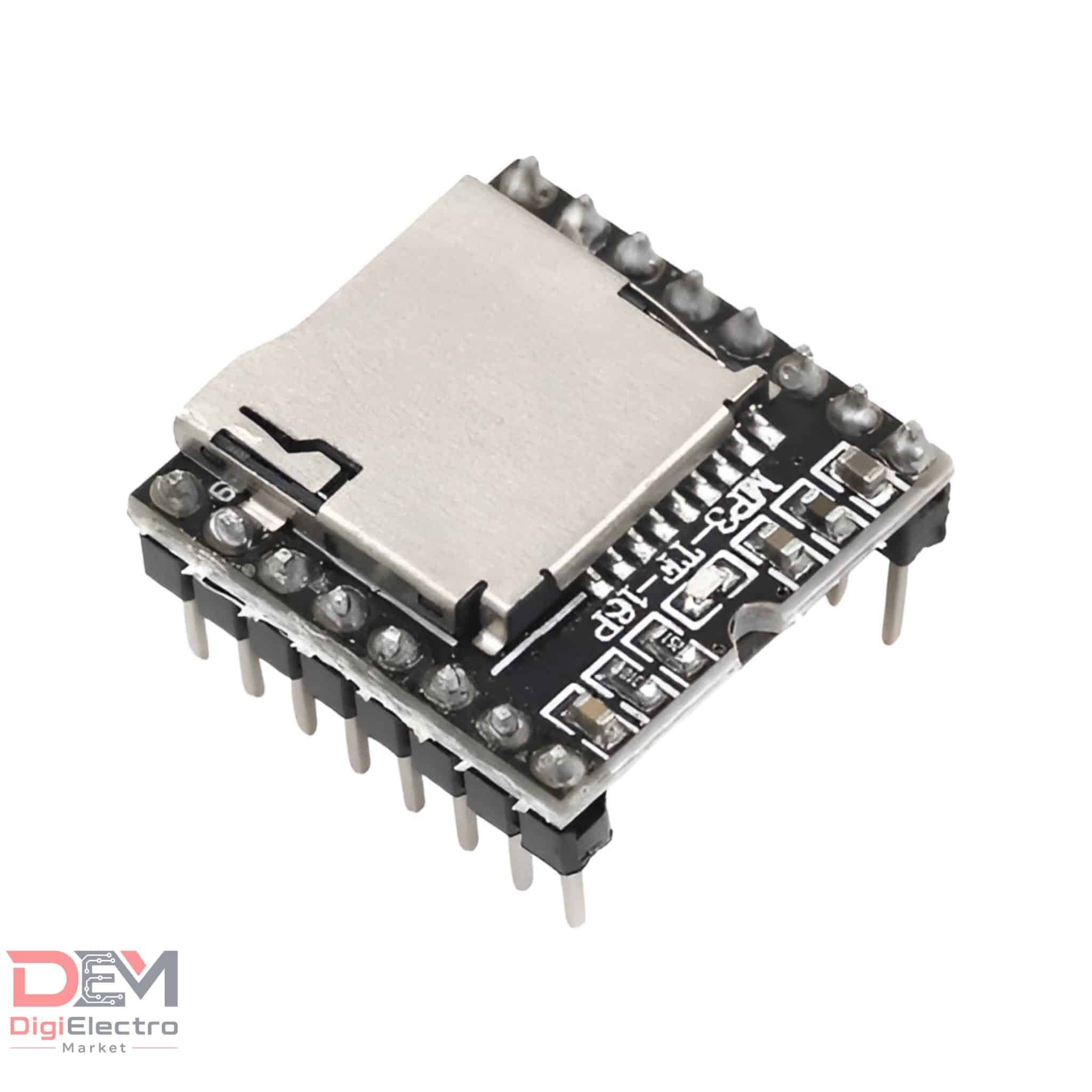

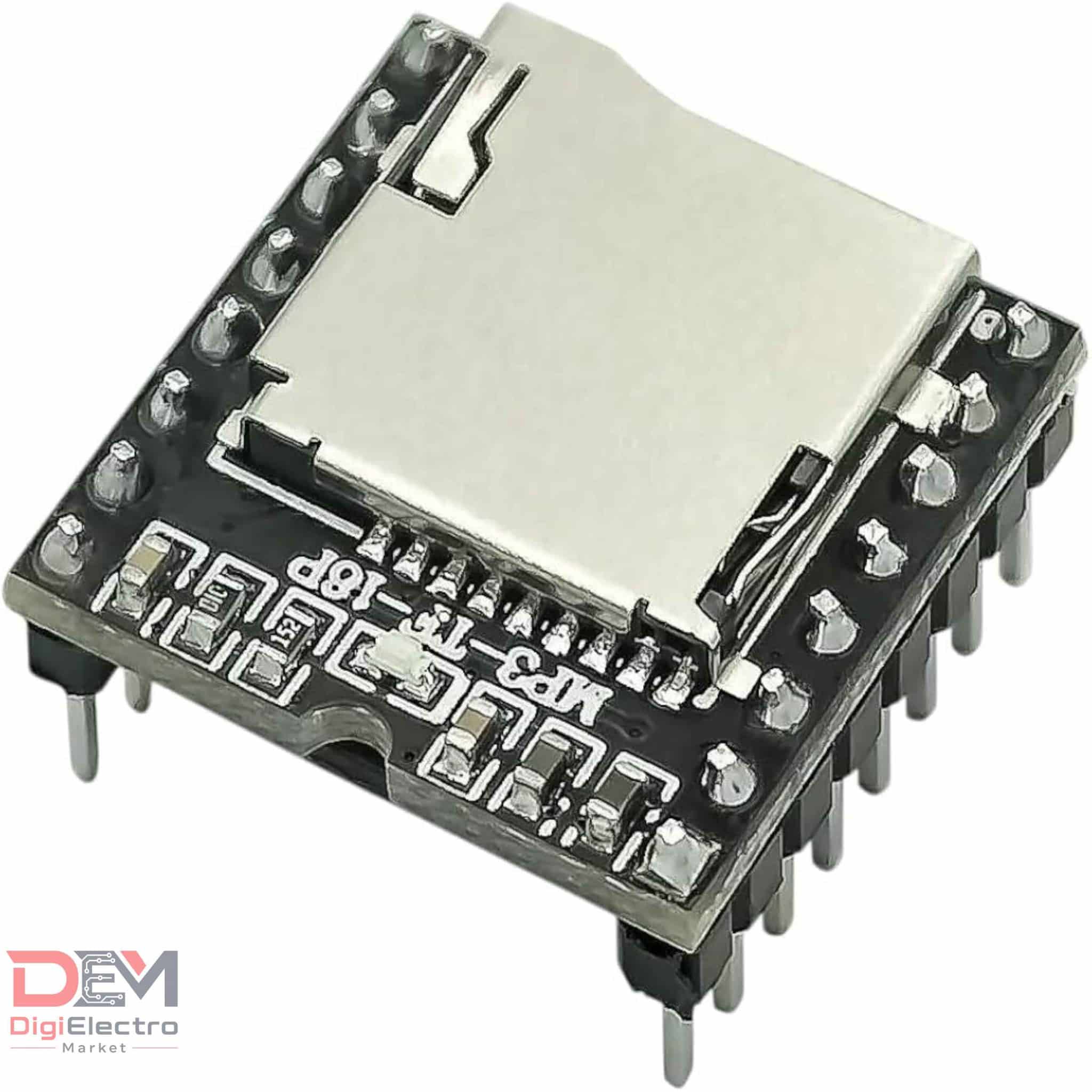

ماژول DFPlayer پخش کننده صوتی – ورژن V0.3

 Data Sheet (PDF) Source Code STM32 Footprint Altium (zip)

معرفی محصول

ماژول DFPlayer  یک پخش‌کننده صوتی فشرده و ارزان‌قیمت است که به‌صورت مستقیم قابلیت اتصال به بلندگو (با بهره‌گیری از آمپلی‌فایر داخلی 3W) را دارد. بر اساس مستندات فنی، این ماژول می‌تواند به‌صورت مستقل با باتری و کلیدهای فیزیکی (AD Key) کار کند، یا از طریق رابط سریال (UART TTL) توسط انواع میکروکنترلرها مانند آردوینو (Arduino) کنترل شود. این قطعه دارای خروجی صدای باکیفیت به لطف مبدل دیجیتال به آنالوگ (DAC) 24 بیتی است و سیستم‌فایل‌های FAT16 و FAT32 را برای خواندن اطلاعات از کارت حافظه تا ظرفیت ۳۲ گیگابایت پشتیبانی می‌کند.

ویژگی‌های فنی و مشخصات کلیدی:

• ولتاژ کاری: 3.2Vتا 5.0VDC (ولتاژ پیشنهادی: 4.2V)
• فرمت‌های صوتی پشتیبانی‌شده: MP3 و WMV
• نرخ نمونه‌برداری (Sampling Rate): پشتیبانی جامع از 8kHzتا 48kHz
• مبدل دیجیتال به آنالوگ (DAC): ۲۴ بیتی با محدوده دینامیکی 90dBو نسبت سیگنال به نویز (SNR) معادل 85dB
• پشتیبانی ذخیره‌سازی: پشتیبانی از MicroSD / TF Card تا ظرفیت 32GB
• رابط‌های کنترلی: سریال استاندارد (UART با ولتاژ TTL و بادریت پیش‌فرض 9600) و حالت کنترلی AD Key
• تنظیمات صوتی: قابلیت تنظیم ولوم در ۳۰ سطح و اکولایزر (EQ) در ۱۰ سطح
• آمپلی‌فایر: دارای تقویت‌کننده داخلی 3Wجهت اتصال مستقیم به بلندگو

کاربردهای اصلی ماژول DFPlayer:

• سیستم‌های اعلان صوتی هوشمند (ناوبری خودرو، ایستگاه‌های عوارضی، راه‌آهن و اتوبوس)
• دستگاه‌های نوبت‌دهی و اعلان شماره در بانک‌ها و سالن‌های تجاری
• سیستم‌های هشدار و دزدگیر (اعلان حریق، هشدار امنیتی و راهنمای تجهیزات)
• طراحی اسباب‌بازی‌های هوشمند و پروژه‌های تعاملی الکترونیکی
• تجهیزات پخش منظم و خودکار پیام (Automatic regular broadcast)

ویدیو آموزشی راه اندازی ماژول DFPlayer

⚙️ شماتیک و نحوه راه‌اندازی

در صورت داشتن هرگونه سوال فنی یا نیاز به راهنمایی برای راه‌اندازی این محصول، روی ما حساب کنید! تیم پشتیبانی فنی DEM با افتخار آماده پاسخگویی و همراهی شما عزیزان است.
