LED WS2812B

 Data Sheet (PDF)
 Source Code STM32 (ZIP)

معرفی محصول LED WS2812B

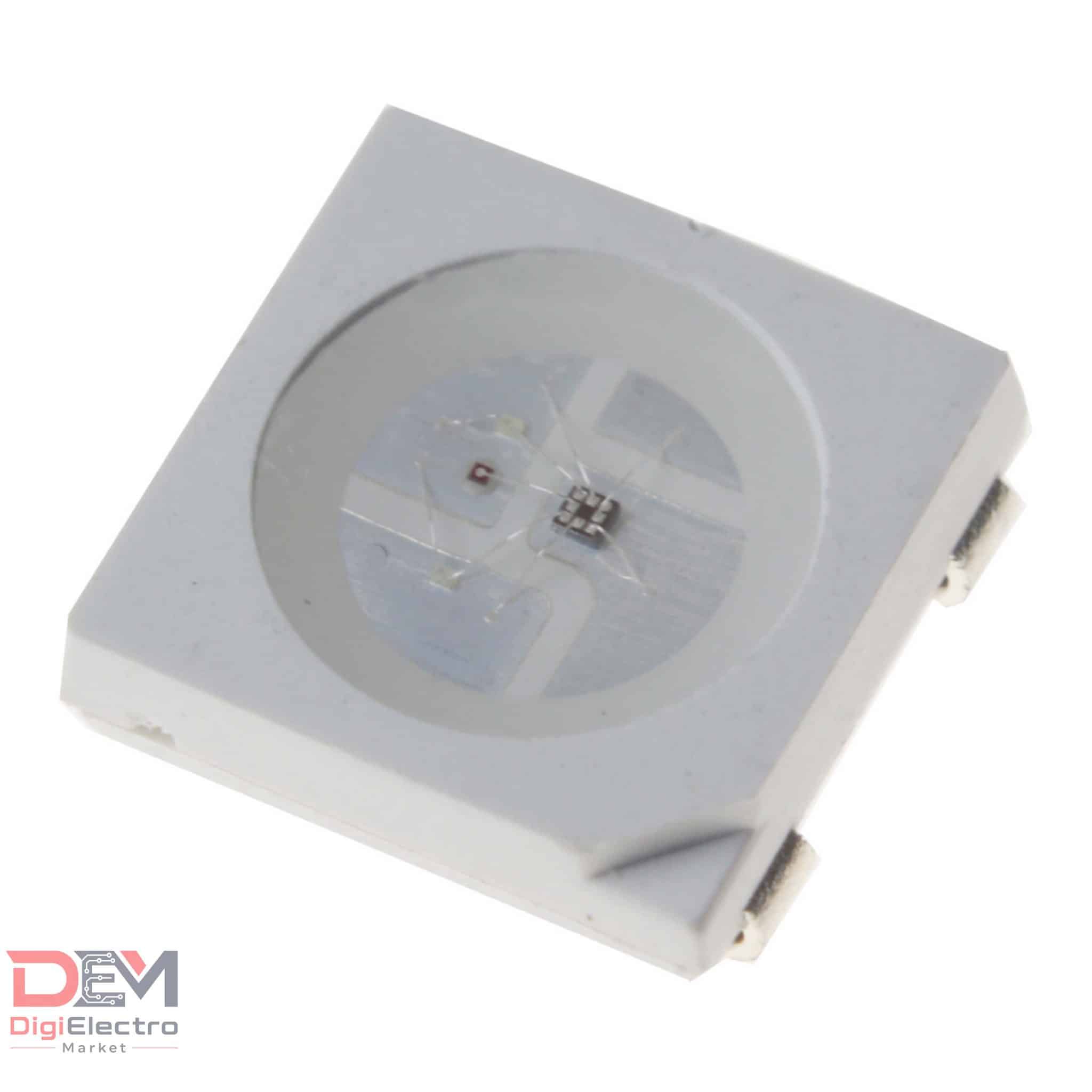

ال‌ای‌دی WS2812B  یکی از محبوب‌ترین و پرکاربردترین منابع نوری هوشمند در دنیای الکترونیک و نورپردازی است. در این قطعه، مدار کنترلی هوشمند و چیپ باکیفیت RGB هر دو در یک پکیج استاندارد و کوچک 5050 ادغام شده‌اند. با استفاده از این ال‌ای‌دی آدرس‌پذیر، شما می‌توانید با استفاده از تنها یک پین از میکروکنترلر، بی‌نهایت رنگ و افکت نوری خیره‌کننده خلق کنید.

ویژگی‌های کلیدی و برجسته:

• تولید ۱۶ میلیون رنگ (Full-Color): پشتیبانی از ۲۵۶ سطح روشنایی برای هر یک از رنگ‌های قرمز، سبز و آبی (RGB) که در مجموع امکان تولید ۱۶,۷۷۷,۲۱۶ رنگ مختلف را فراهم می‌کند.
• ارتباط تک‌سیمه (Single-line): دریافت و ارسال داده‌ها به صورت سری و تنها از طریق یک خط دیتا (پروتکل ارتباطی NZR).
• مدار تقویت و بازسازی سیگنال داخلی: سیگنال پس از عبور از هر ال‌ای‌دی بازسازی می‌شود تا از افت کیفیت و تغییر شکل موج در طول مسیر جلوگیری شود.
• قابلیت آبشاری (Cascade) عالی: امکان فاصله دادن ال‌ای‌دی‌ها از یکدیگر تا بیش از ۵ متر بدون نیاز به هیچ مدار تقویتی اضافه.
• مقرون‌به‌صرفه و یکپارچه: تغذیه مشترک برای مدار کنترلر و ال‌ای‌دی‌ها با ثبات رنگ بسیار بالا.

مشخصات فنی (بر اساس دیتاشیت رسمی):

• نوع پکیج: SMD 5050
• سرعت انتقال داده: 800 Kbps
• فرکانس اسکن: حداقل 400 هرتز
• تعداد در شبکه آبشاری: حداقل 1024 پیکسل در نرخ تازه‌سازی 30 فریم بر ثانیه (30 fps)
• مدارهای داخلی: لچ داده دیجیتال، مدار ریست الکتریکی (Power-on reset) و مدار ریست در هنگام قطع برق.

کاربردها:

ساخت ریسه‌های نوری تمام رنگی، تابلوهای روان، نورپردازی دکوراتیو هوشمند، پروژه‌های آردوینو (Arduino) و میکروکنترلری، نمایشگرهای پیکسلی و ساخت تجهیزات نورپردازی گیمینگ و استریم.

ویدیو راه اندازی:

https://youtu.be/-3VKkTSAytM?si=OIrkWvVhW9k4F3uD

در صورت داشتن هرگونه سوال فنی یا نیاز به راهنمایی برای راه‌اندازی این محصول، روی ما حساب کنید! تیم پشتیبانی فنی DEM با افتخار آماده پاسخگویی و همراهی شما عزیزان است.
