جعبه ریلی Rail Box سفید سایز 36x87x60mm

معرفی جعبه ریلی

اگر در حال طراحی یک پروژه صنعتی، سیستم خانه هوشمند یا مدارهای کنترلی هستید و می‌خواهید برد الکترونیکی خود را به صورت استاندارد، ایمن و تمیز داخل تابلوی برق نصب کنید، استفاده از یک جعبه ریلی (DIN Rail Box) حرفه‌ای‌ترین انتخاب است. این جعبه ریلی سفید رنگ با ابعاد دقیق 36 در 87 در 60 میلی‌متر، فضایی جمع‌وجور و ایده‌آل را برای قرار دادن انواع بردهای سفارشی، ماژول‌های رله، منابع تغذیه و کنترلرهای کوچک اینترنت اشیا (IoT) فراهم می‌کند.

 مشخصات فنی و ابعاد

• نوع محصول: جعبه ریلی تابلویی (Rail Mount Enclosure)

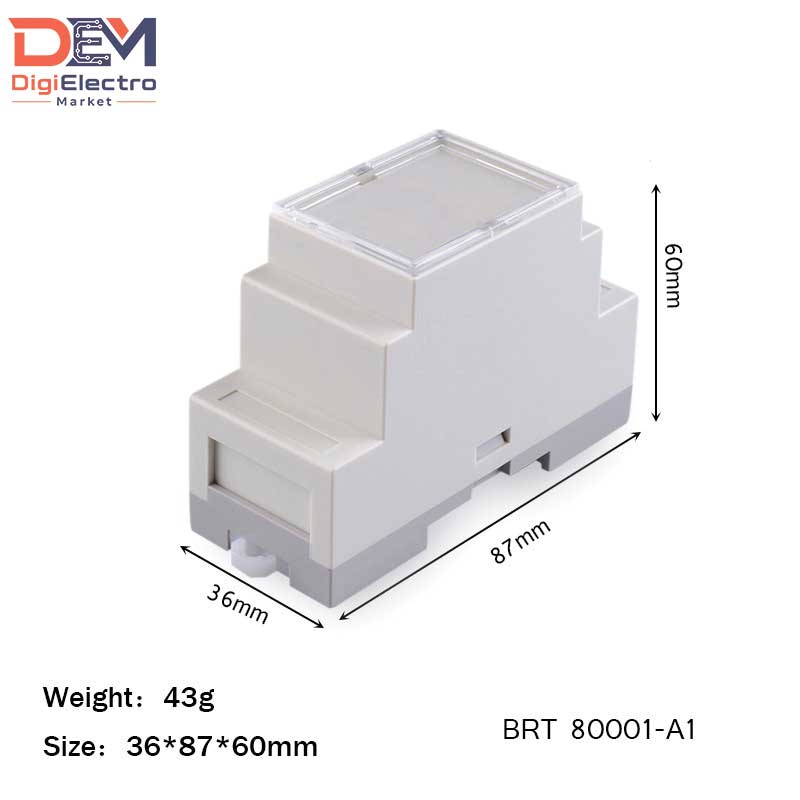

• ابعاد خارجی: 36 میلی‌متر (عرض) × 87 میلی‌متر (طول) × 60 میلی‌متر (ارتفاع)
• رنگ بدنه: سفید
• نحوه نصب: اتصال آسان، سریع و کشویی روی ریل‌های استاندارد فلزی (DIN Rail)
• جنس بدنه: پلاستیک فشرده و مقاوم
• دسترسی به پورت‌ها: دارای فضای مناسب در قسمت بالا و پایین برای قرارگیری ترمینال‌های فونیکس و خروج سیم‌ها

ویژگی‌های برجسته و کاربردها

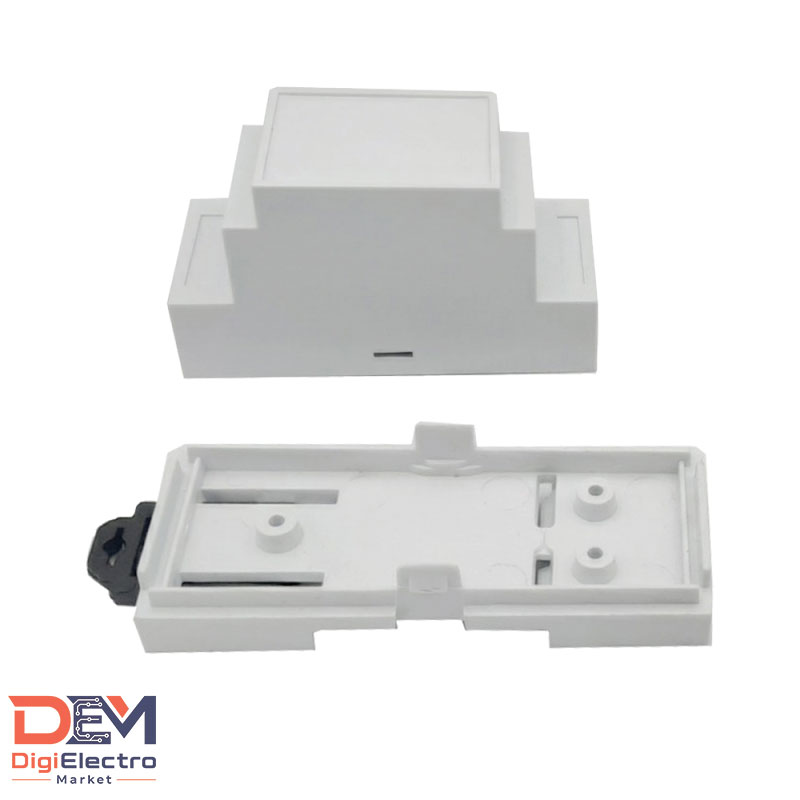

1. نصب سریع و بدون دردسر (Tool-free): به لطف گیره ریلی تعبیه شده در پشت این قاب، دیگر نیازی به پیچ کردن کیس روی سینی تابلو ندارید. برد خود را داخل جعبه قرار دهید و کیس را به سادگی روی ریل برق سوار کنید.
2. سایز استاندارد (دو ماژول): عرض ۳۶ میلی‌متری این جعبه ریلی، فضایی معادل دو فیوز مینیاتوری استاندارد در تابلو اشغال می‌کند که برای بهینه‌سازی فضای تابلوهای شلوغ فوق‌العاده است.
3. محافظت از مدار: این قاب پلاستیکی از نشستن گرد و غبار روی قطعات حساس SMD جلوگیری کرده و خطر برق‌گرفتگی یا اتصال کوتاه مدار با سایر تجهیزات فلزی داخل تابلو را به صفر می‌رساند.
4. کاربرد گسترده: گزینه‌ای بی‌نظیر برای پکیج کردن ماژول‌های RS485، بردهای آردوینو (نسخه‌های کوچک مانند Nano یا Pro Mini به همراه مدار واسط)، درایورهای موتور پله‌ای، و تجهیزات BMS (مدیریت ساختمان).

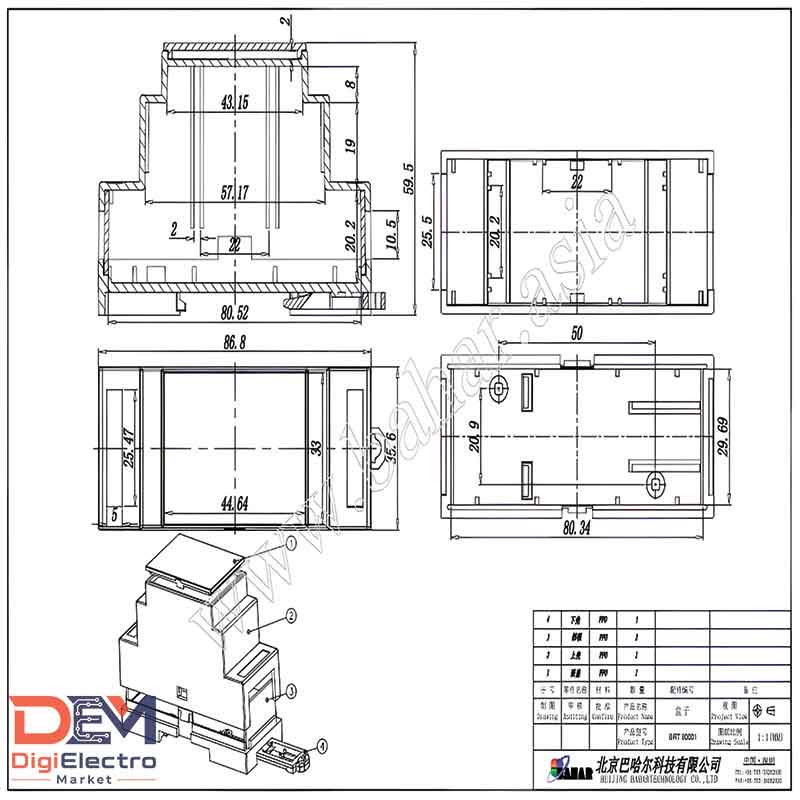

نکته طراحان: پیش از طراحی PCB (برد مدار چاپی) اختصاصی خود، حتماً ابعاد داخلی این جعبه ریلی را در نظر بگیرید تا برد شما به راحتی در شیارهای داخلی قاب کشویی قرار گیرد.

در صورت داشتن هرگونه سوال فنی یا نیاز به راهنمایی برای راه‌اندازی این محصول، روی ما حساب کنید! تیم پشتیبانی فنی DEM با افتخار آماده پاسخگویی و همراهی شما عزیزان است.
