معرفی محصول

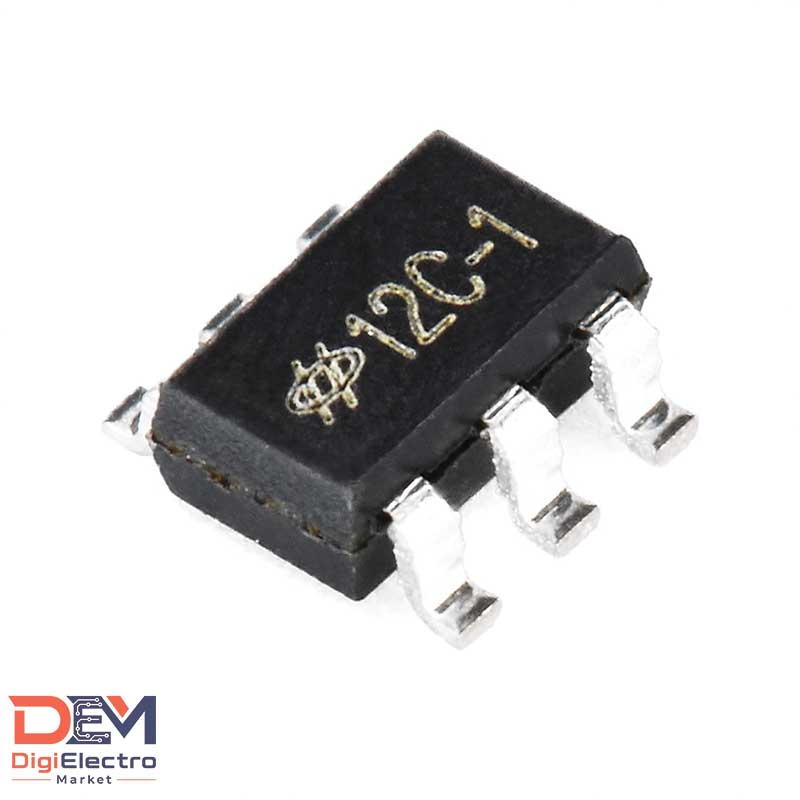

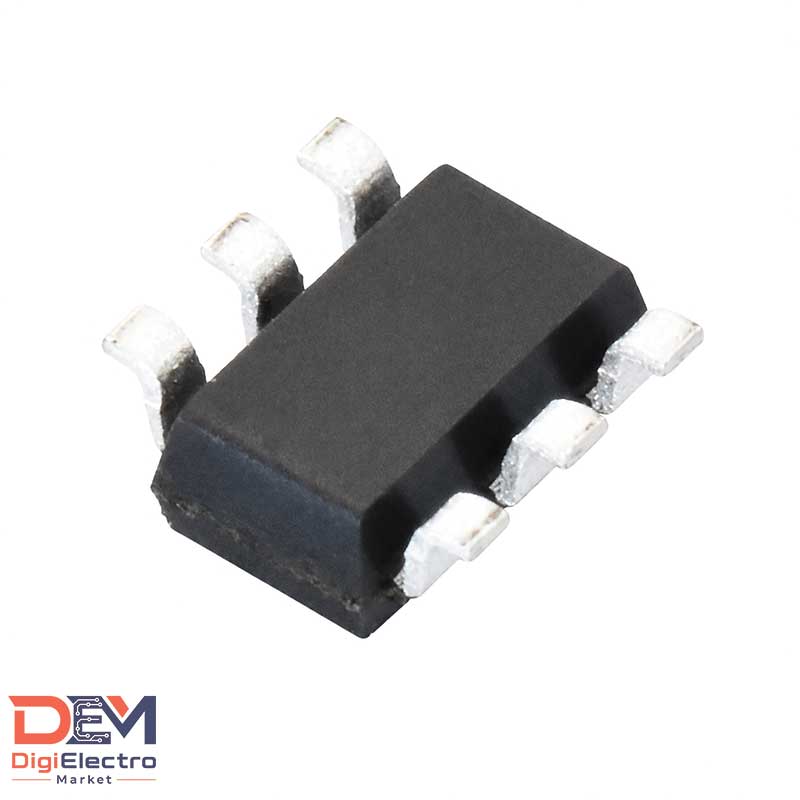

آی‌سی BS812C-1 از برند Holtek یک کنترلر کلید لمسی خازنی دوکاناله است که برای طراحی و پیاده‌سازی کلیدهای لمسی در تجهیزات الکترونیکی استفاده می‌شود. این قطعه از خانواده BS81x Enhanced Touch Key بوده و با ساختار کم‌مصرف و تعداد قطعات خارجی محدود، گزینه‌ای مناسب برای ساخت پنل‌های لمسی ساده و کاربردی محسوب می‌شود. این آی‌سی دارای دو ورودی لمسی Key1 و Key2 و دو خروجی متناظر Kout1 و Kout2 است که خروجی‌ها از نوع NMOS با پول‌آپ داخلی و به صورت Active-Low عمل می‌کنند. به همین دلیل، می‌توان از آن برای راه‌اندازی مدارهای کنترلی و رابط‌های کاربری لمسی در محصولات مختلف استفاده کرد.

با توجه به ولتاژ کاری 2.2 تا 5.5 ولت، مصرف بسیار پایین و پکیج SOT23-6، این آی‌سی برای طراحان برد، تعمیرکاران و تولیدکنندگان تجهیزات الکترونیکی گزینه‌ای بسیار مناسب است. اگر به دنبال یک آی‌سی کلید لمسی دوکاناله کم‌مصرف و مطمئن هستید، BS812C-1 انتخابی کاربردی و اقتصادی است.

ویژگی‌های کلیدی / فنی

• نوع قطعه: آی‌سی کنترلر کلید لمسی خازنی
• مدل: BS812C-1
• برند: Holtek
• تعداد کانال لمسی: 2 کانال
• ورودی‌ها: Key1 و Key2
• خروجی‌ها: Kout1 و Kout2
• نوع خروجی: NMOS
• وضعیت خروجی: Active-Low
• ولتاژ کاری: 2.2 تا 5.5 ولت
• جریان آماده‌به‌کار: حدود 3.5µA در 3V
• پکیج: SOT23-6
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد
• قابلیت تنظیم حساسیت با خازن خارجی
• مصرف پایین و مناسب برای طراحی‌های کم‌مصرف

کاربردهای محصول

• طراحی کلید لمسی خازنی برای پنل‌های الکترونیکی
• استفاده در لوازم خانگی هوشمند
• مناسب برای پنل‌های کنترل صنعتی
• کاربردی در دستگاه‌های مصرفی کوچک
• مناسب برای رابط‌های کاربری لمسی دوکلیده
• قابل استفاده در پروژه‌های الکترونیکی و DIY
• مناسب برای طراحی مدارهای کم‌مصرف و جمع‌وجور

تفاوت BS812A-1 و BS812C-1

آی‌سی BS812C-1 نسخه بهبودیافته‌تر BS812A-1 است که عملکرد بهتری در حذف نویز و پایداری لمس دارد، اما در حالت آماده‌به‌کار کمی جریان بیشتری مصرف می‌کند.

از نظر تعداد کلید، ولتاژ کاری، پکیج و نوع خروجی، هر دو مدل تقریباً مشابه هستند و تفاوت اصلی آن‌ها در مقاومت نویزی بالاتر سری C و مصرف استندبای کمتر سری A است.

در صورت داشتن هرگونه سوال فنی یا نیاز به راهنمایی برای راه‌اندازی این محصول، روی ما حساب کنید! تیم پشتیبانی فنی DEM با افتخار آماده پاسخگویی و همراهی شما عزیزان است.
