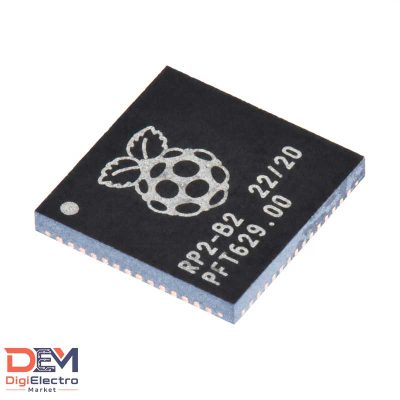

میکروکنترلر RP2040 رزبری پای
قیمت اصلی: 360,800 تومان بود.349,200 تومانقیمت فعلی: 349,200 تومان.
سنسور فشار 10 بار WNK83N010ZG با خروجی 0.5 تا 4.5 ولت
قیمت اصلی: 3,740,000 تومان بود.3,150,420 تومانقیمت فعلی: 3,150,420 تومان.عدد
-14%
لاجیک آنالایزر 8 کانال با سرعت نمونه برداری 24 مگاهرتز
قیمت اصلی: 1,350,000 تومان بود.1,165,000 تومانقیمت فعلی: 1,165,000 تومان.عدد
- لاجیک آنالایزر USB با 8 ورودی دیجیتال
- سرعت نمونهبرداری تا 24 مگاهرتز
- مناسب برای تست و تحلیل سیگنالهای منطقی
- کاربردی برای بردهای STM32، Arduino، ESP و AVR
- قابلیت بررسی ارتباطهای UART، SPI، I2C و 1-Wire
- قابل استفاده با نرمافزار Logic 2 و sigrok
- تغذیه از طریق USB
- مناسب برای تعمیرات، توسعه برد و آموزش الکترونیک
- ابزار تحلیل دیجیتال؛ غیرمناسب برای ولتاژ بالا و سیگنال آنالوگ
موجود در انبار
توضیحات
رمز فایلهای فشرده (Zip):
digielectromarket.ir
معرفی محصول
لاجیک آنالایزر USB هشت کاناله 24 مگاهرتز، ابزاری کاربردی برای مشاهده، ثبت و تحلیل سیگنالهای دیجیتال در مدارهای الکترونیکی است. این دستگاه با ارائه ۸ کانال دیجیتال و حداکثر نرخ نمونهبرداری 24MS/s، امکان بررسی زمانبندی و وضعیت منطقی خطوط ارتباطی را فراهم میکند. این لاجیک آنالایزر از طریق USB به کامپیوتر متصل میشود و با نرمافزارهایی مانند sigrok و Logic 2 قابلیت نمایش شکل موج دیجیتال، اندازهگیری زمان، بررسی پالسها و رمزگشایی پروتکلهای متداول را دارد. پشتیبانی از پروتکلهایی مانند UART، I²C، SPI و 1-Wire، این ابزار را برای عیبیابی بردهای میکروکنترلری، ماژولهای ارتباطی، تجهیزات دیجیتال و پروژههای الکترونیکی مناسب میکند. این محصول برای تحلیل سیگنالهای دیجیتال طراحی شده و جایگزین اسیلوسکوپ برای اندازهگیری سیگنالهای آنالوگ یا ولتاژهای بالا نیست.
مشخصات فنی لاجیک آنالایزر 8 کانال 24 مگاهرتز
- تعداد کانالهای دیجیتال: 8 کانال
- حداکثر نرخ نمونهبرداری: 24 مگاهرتز (24MS/s)
- نرخ نمونهبرداری قابل تنظیم: از 20 کیلوهرتز تا 24 مگاهرتز
- حداکثر ولتاژ قابل اعمال به ورودی: 5.25 ولت
- حداقل سطح قابل تشخیص برای منطق HIGH: 2.0 ولت
- حداکثر سطح قابل تشخیص برای منطق LOW: 0.8 ولت
- امپدانس ورودی: بیشتر از 100 کیلواهم
- ظرفیت ورودی: حدود 5 پیکوفاراد
- روش تغذیه: تامین برق از طریق پورت USB
- نرمافزار سازگار: قابل استفاده با نرمافزار متنباز sigrok و Logic 2
- سیستمعامل پشتیبانیشده: ویندوز
این لاجیک آنالایزر 8 کانال 24 مگاهرتز برای ثبت و بررسی همزمان سیگنالهای دیجیتال، پالسها و ارتباطات منطقی در بردهای الکترونیکی مناسب است.

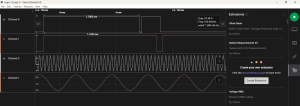

⚙️ تصویر محیط نرم افزار Logic 2
کاربردهای محصول
- عیبیابی ارتباط بین میکروکنترلر و سنسور
- بررسی تبادل داده در باس I2C
- مشاهده فریمها و دادههای ارتباط UART
- تحلیل خطوط MOSI، MISO، SCK و CS در رابط SPI
- کنترل صحت عملکرد ماژولهای نمایشگر، حافظه و RF
- بررسی کلاک و داده در مدارهای دیجیتال
- ارزیابی زمانبندی سیگنالها در پروژههای میکروکنترلری
- تست عملکرد پایههای GPIO
- تحلیل سیگنال PWM در محدوده سرعت نمونهبرداری دستگاه
- آموزش عملی پروتکلهای ارتباطی دیجیتال
- تعمیر و عیبیابی بردهای الکترونیکی
در صورت داشتن هرگونه سوال فنی یا نیاز به راهنمایی برای راهاندازی این محصول، روی ما حساب کنید! تیم پشتیبانی فنی DEM با افتخار آماده پاسخگویی و همراهی شما عزیزان است.
دانلود دیتاشیت
