ماژول نمایشگر TFT فول کالر 1.28 اینچ با درایور GC9A01

 Data Sheet (PDF) Source Code STM32

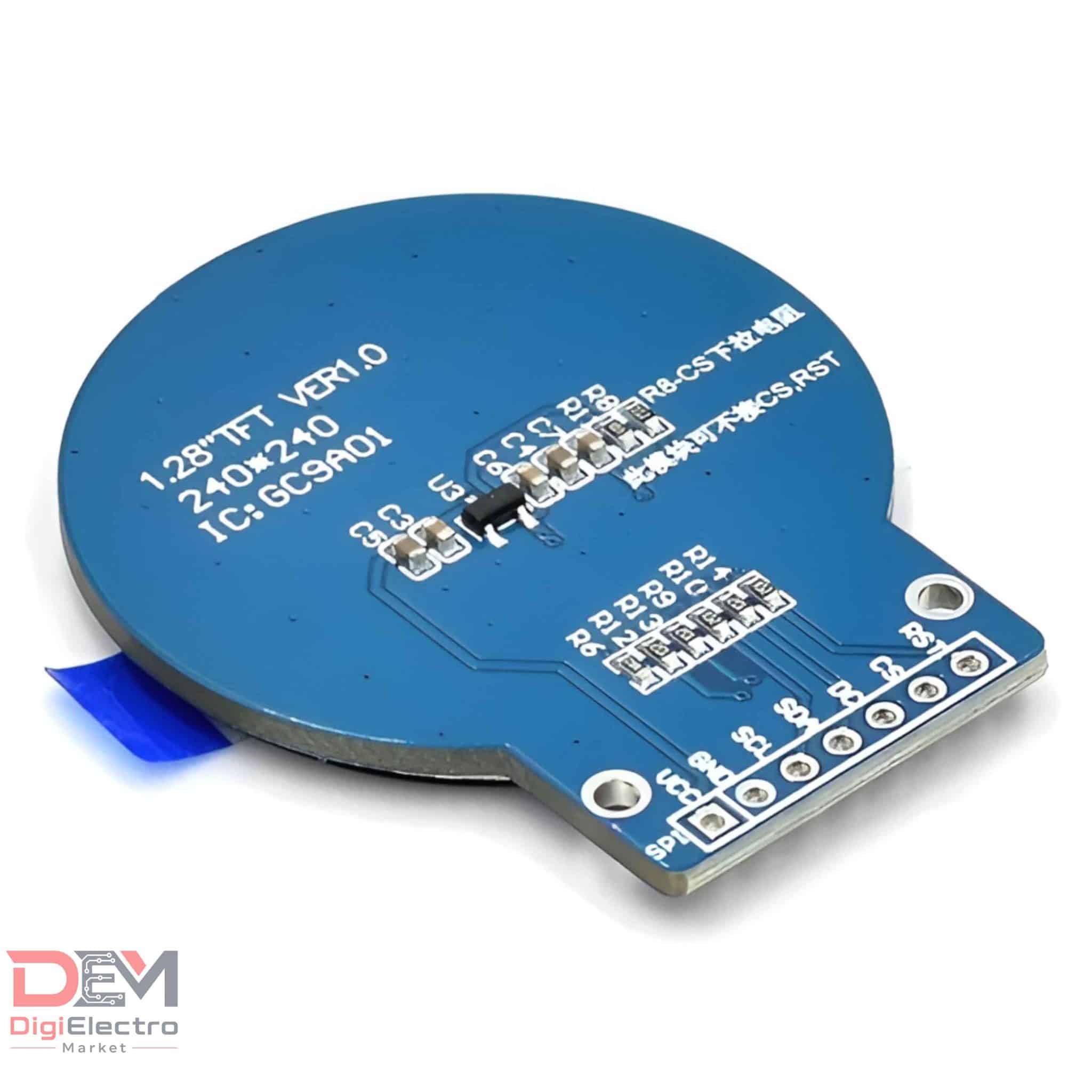

معرفی محصول ماژول GC9A01

ماژول نمایشگر TFT دایره‌ای با ابعاد 1.28اینچ، یکی از جذاب‌ترین و مدرن‌ترین نمایشگرهای گرافیکی برای پروژه‌های امبدد سیستم و اینترنت اشیا (IoT) است. این نمایشگر تمام‌رنگی (Full Color) به دلیل فرم فاکتور گرد (Circular) خود، انتخابی بی‌نظیر برای طراحی گجت‌های پوشیدنی مانند ساعت‌های هوشمند، گیج‌های دیجیتال خودرویی و پنل‌های مانیتورینگ صنعتی محسوب می‌شود. تراشه درایور قدرتمند GC9A01 در قلب این ماژول، تصاویری با کیفیت بالا و کنتراست عالی را روی رزولوشن 240×240 پیکسل رندر می‌کند. بهره‌گیری از پروتکل ارتباطی استاندارد SPI باعث می‌شود این نمایشگر با حداقل پین‌های اشغالی، به‌راحتی با انواع میکروکنترلرها از جمله Arduino، سری ESP (مانند ESP32 و ESP8266) و خانواده STM32 راه‌اندازی شود.

ویژگی‌های فنی و مشخصات کلیدی:

• • نوع و شکل نمایشگر: TFT LCD تمام‌رنگی / فرم دایره‌ای (Round)
  • اندازه صفحه نمایش: 1.28اینچ
  • رزولوشن (وضوح تصویر): 240×240پیکسل (تراکم پیکسلی بالا برای نمایش شارپ متون و گرافیک)
  • آی‌سی درایور (کنترلر): GC9A01
  • پروتکل ارتباطی: SPI

• ولتاژ کاری: 3.3Vتا 5VDC (ولتاژ پیشنهادی و بهینه جهت افزایش طول عمر: 3.3V)

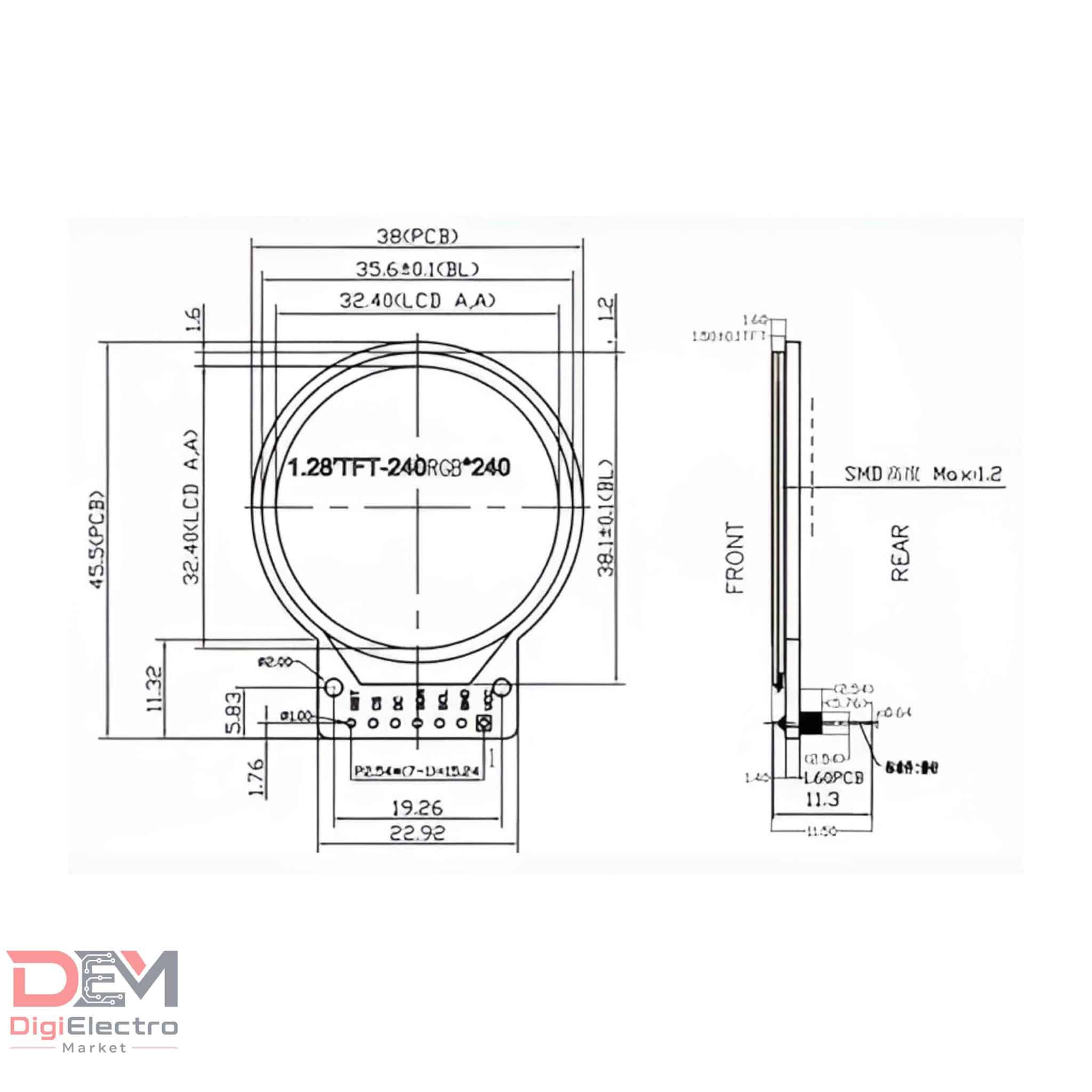

• ابعاد فیزیکی (خارجی) ماژول: 38×45.5×3.2میلی‌متر
• مساحت منطقه فعال صفحه نمایش: 32.4×32.4میلی‌متر

کاربردهای اصلی:

• گجت‌های پوشیدنی: ساخت اسمارت‌واچ (ساعت هوشمند) و دستبندهای سلامتی
• تجهیزات خودرویی و صنعتی: طراحی گیج‌های دیجیتال(Digital Gauges)، کیلومترشمارها و نشانگرهای زاویه‌ای
• پروژه‌های اینترنت اشیا (IoT): هاب‌های کنترل خانه هوشمند و ترموستات‌های دیواری مدرن
• رابط کاربری (UI): ساخت پنل‌های کاربری دایره‌ای جذاب برای دستگاه‌های پزشکی یا آزمایشگاهی

ویدیو آموزشی راه اندازی ماژول

⚙️ شماتیک و نحوه راه‌اندازی

پایه های میکروکنترلر STM32FX:

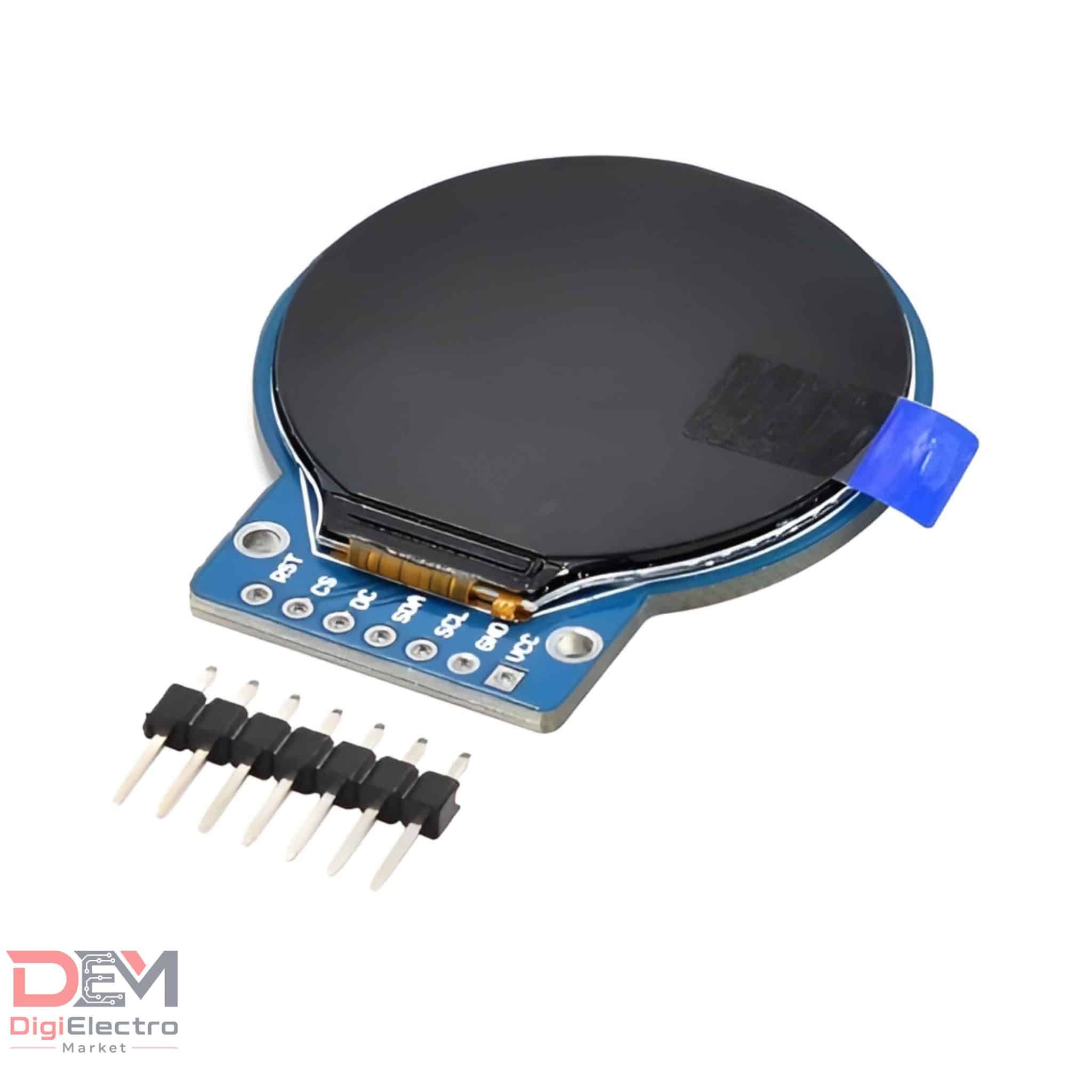

پین های ماژول GCA901A (پین بندی به ترتیب ماژول می باشد):

در صورت داشتن هرگونه سوال فنی یا نیاز به راهنمایی برای راه‌اندازی این محصول، روی ما حساب کنید! تیم پشتیبانی فنی DEM با افتخار آماده پاسخگویی و همراهی شما عزیزان است.
