دانلود فایل طراحی برد توسعه STM32F4

 Data Sheet STM32F407ZG (PDF)
 Reference Manual STM32F4 (PDF)

معرفی برد توسعه STM32F4

این برد تنها یک برد توسعه نیست؛ بلکه یک مرجع آموزشی کامل برای طراحی سخت‌افزار و برنامه‌نویسی STM32 محسوب می‌شود. آموزش این برد از این نظر نیز بسیار ارزشمند است که با دیدن و تحلیل شماتیک و PCB آن می‌توان نحوه طراحی یک برد حرفه‌ای را به‌صورت عملی بررسی کرد. علاوه بر یادگیری راه‌اندازی و استفاده از انواع رابط‌ها و تجهیزات جانبی، اصول طراحی شماتیک، جانمایی قطعات، مسیرکشی استاندارد (PCB Routing)، نکات EMC و پیاده‌سازی یک برد صنعتی نیز از طریق این پروژه قابل مشاهده و یادگیری است. به همین دلیل، این محصول انتخابی مناسب برای دانشجویان، مهندسان الکترونیک، علاقه‌مندان به سیستم‌های امبدد و توسعه‌دهندگان پروژه‌های مبتنی بر STM32F4 است.

بررسی امکانات سخت‌افزاری برد توسعه STM32F4

• • میکروکنترلر STM32F407ZGT6
  • نمایشگر گرافیکی 128×64 به همراه سورس کد راه اندازی
  • رابط اترنت LAN به SPI
  • USB Host و USB Device
  • کارت حافظه MicroSD
  • حافظه Flash خارجی
  • ورودی‌های ADC محافظت‌شده
  • ورودی‌های One-Wire
  • LED RGB و بازر
  • کلیدهای ورودی دیجیتال
  • کیپد (Keypad)
  • دو کانال رله داخلی
  • خروجی‌های تقویت‌شده MOSFET
  • پشتیبانی از ماژول Wi-Fi (ESP)
  • پشتیبانی از ماژول بلوتوث HC-05
  • پشتیبانی از ماژول SIM800 (GSM/GPRS)
  • پشتیبانی از ماژول RFID
  • پشتیبانی از RF Remote Control
  • رابط SPI و توسعه ماژول‌های جانبی
  • پشتبانی از RTC

کاربرد های برد توسعه STM32

• پروژه‌های اینترنت اشیا (IoT)
• سیستم‌های مانیتورینگ صنعتی
• اتوماسیون و کنترل صنعتی
• پروژه‌های دانشگاهی و پایان‌نامه
• آموزش طراحی PCB و سیستم‌های Embedded
• پروژه‌های ارتباطی (WiFi / GSM / Bluetooth)
• دیتالاگر و سیستم‌های سنسورینگ

مزایای برد توسعه STM32F4

• طراحی کاملاً صنعتی و واقعی (نه آموزشی ساده)
• پوشش کامل ورودی/خروجی‌های کاربردی
• مناسب یادگیری طراحی PCB حرفه‌ای
• قابل استفاده در پروژه‌های واقعی
• ترکیب کامل ماژول‌های ارتباطی در یک برد
• کاهش نیاز به چندین برد جداگانه

محتویات فایل دانلودی

• شماتیک کامل مدار
• فایل PCB (Altium)
• فایل Gerber آماده ساخت
• سورس‌کدهای نمونه STM32 (مانند راه‌اندازی GPIO و LED چشمک‌زن)
• کتابخانه راه‌اندازی LCD گرافیکی 128×64
• تنظیمات پروژه STM32CubeMX
• دیتاشیت قطعات مورد استفاده
• مستندات کامل

⚙️ شماتیک و نحوه راه‌اندازی

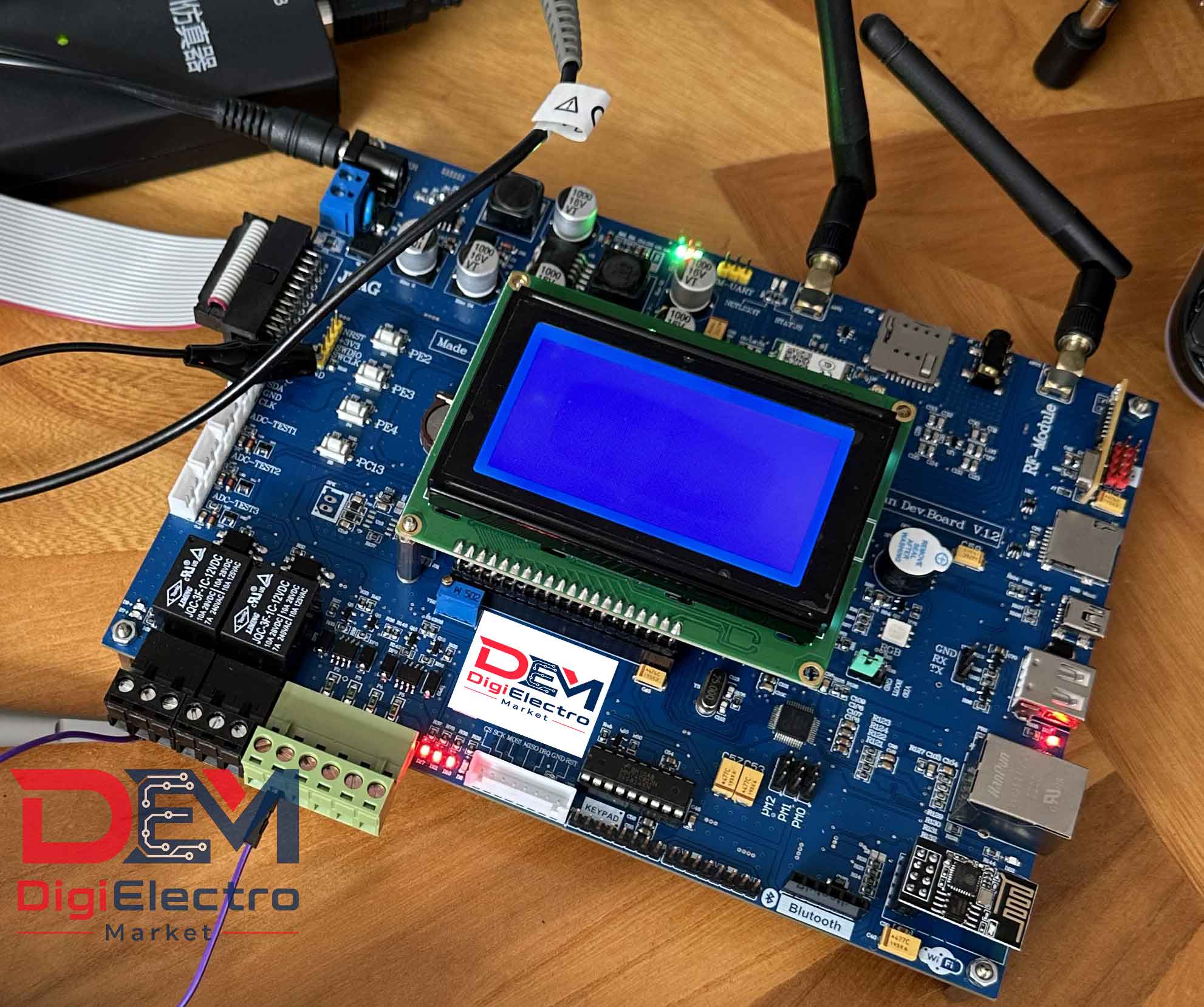

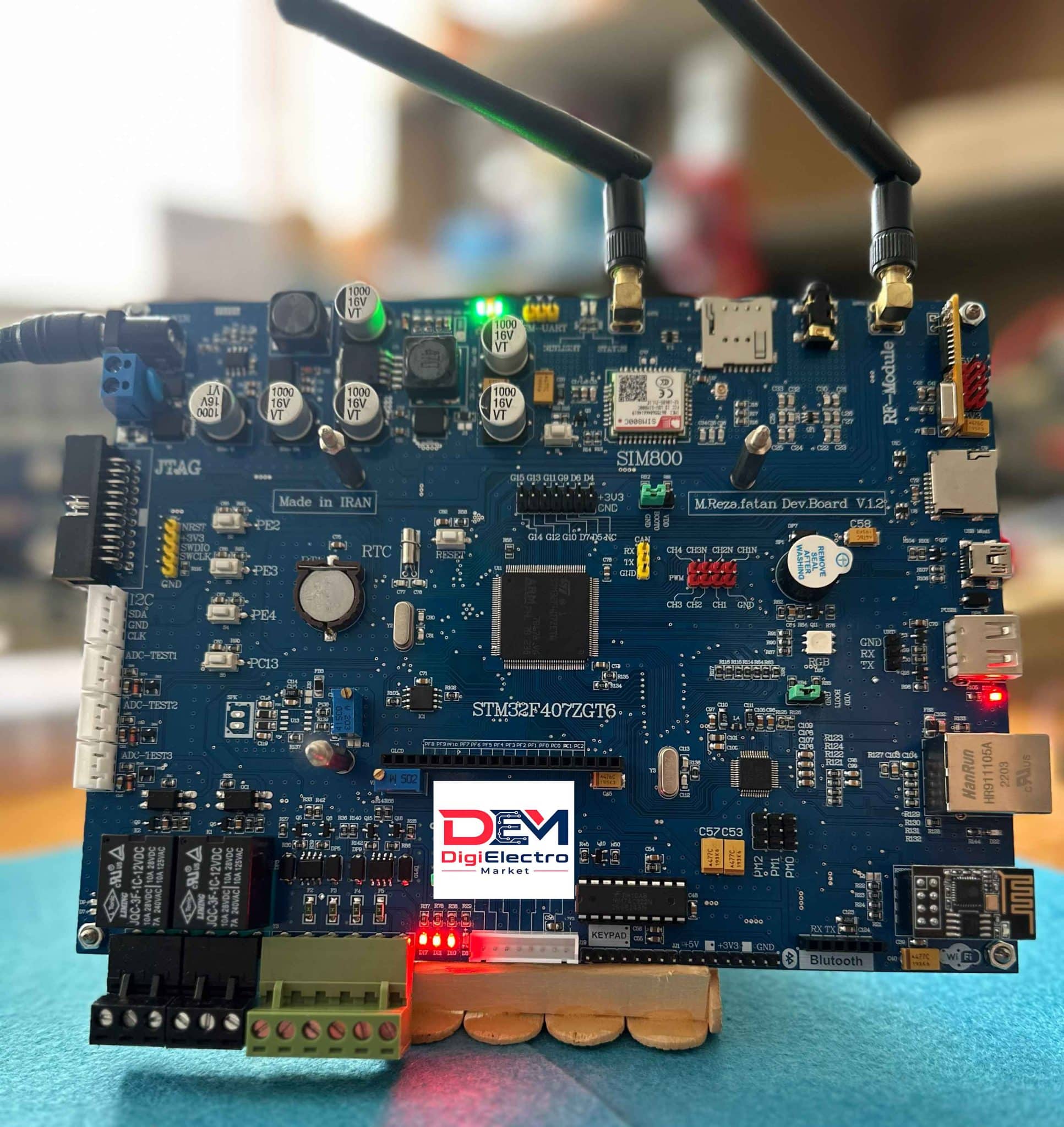

• تصویر مونتاژ شده (Fully Assembled Board)

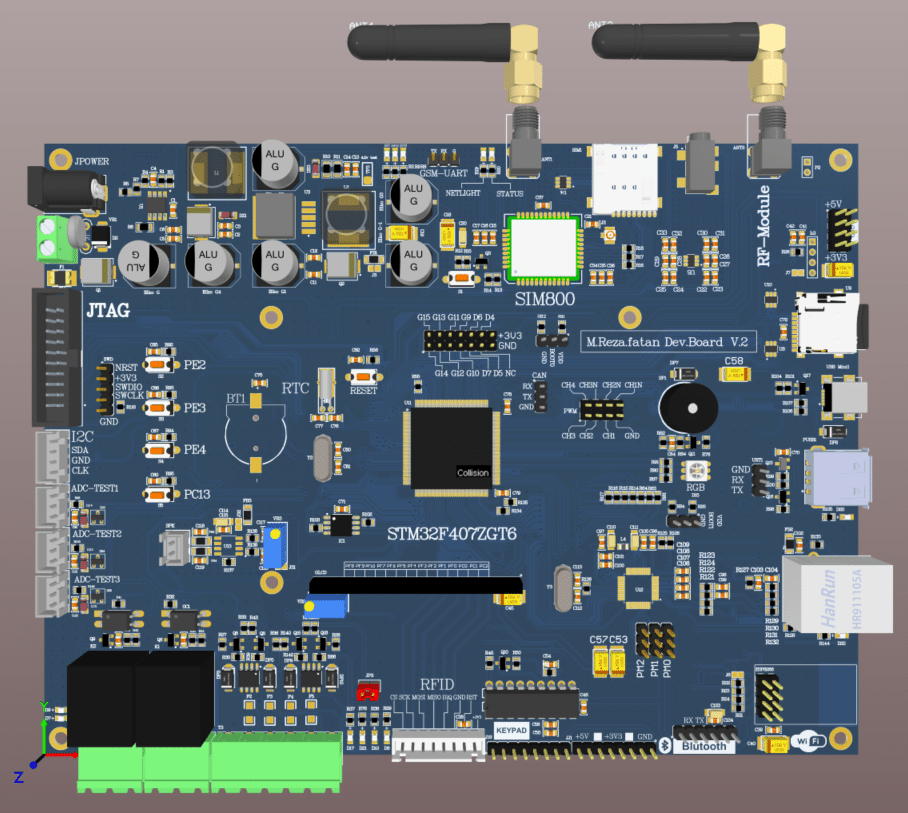

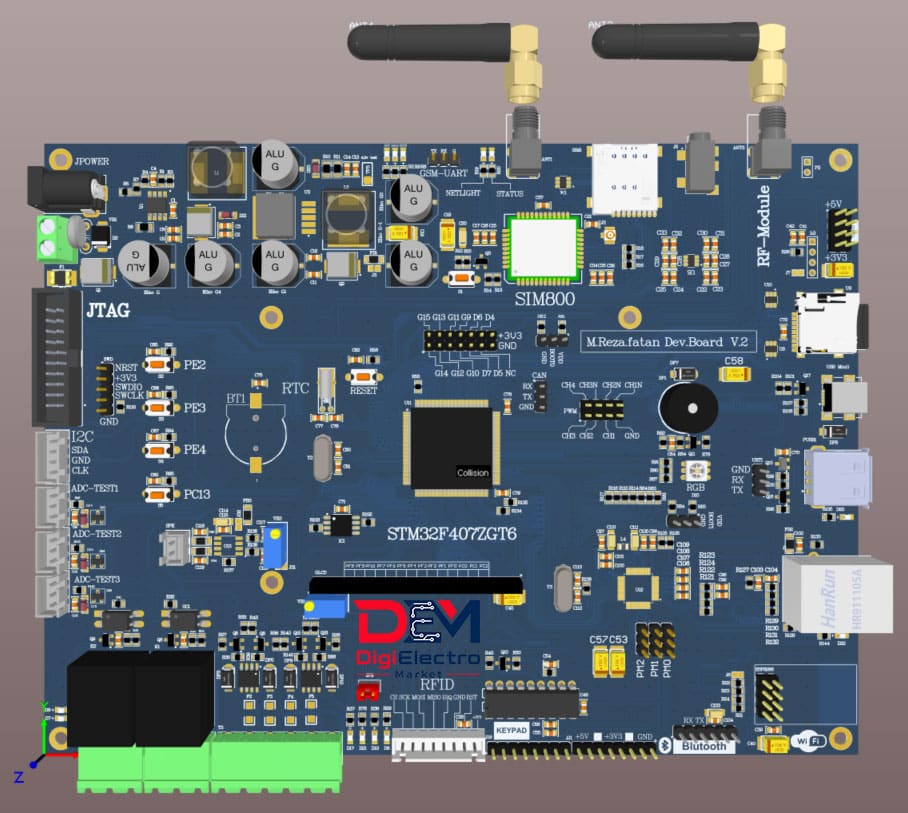

• نمای سه‌بعدی (3D) برد STM32F4

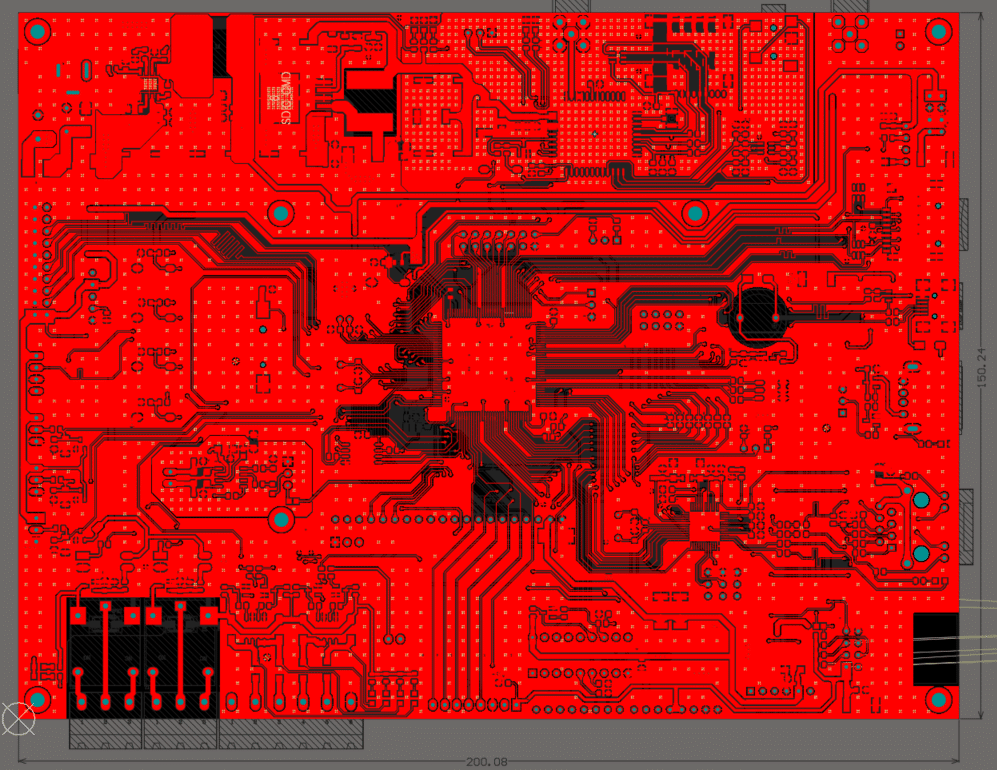

• نمای PCB قسمت (Top layer)

در صورت داشتن هرگونه سوال فنی یا نیاز به راهنمایی برای راه‌اندازی این محصول، روی ما حساب کنید! تیم پشتیبانی فنی DEM با افتخار آماده پاسخگویی و همراهی شما عزیزان است.
