 معرفی محصول

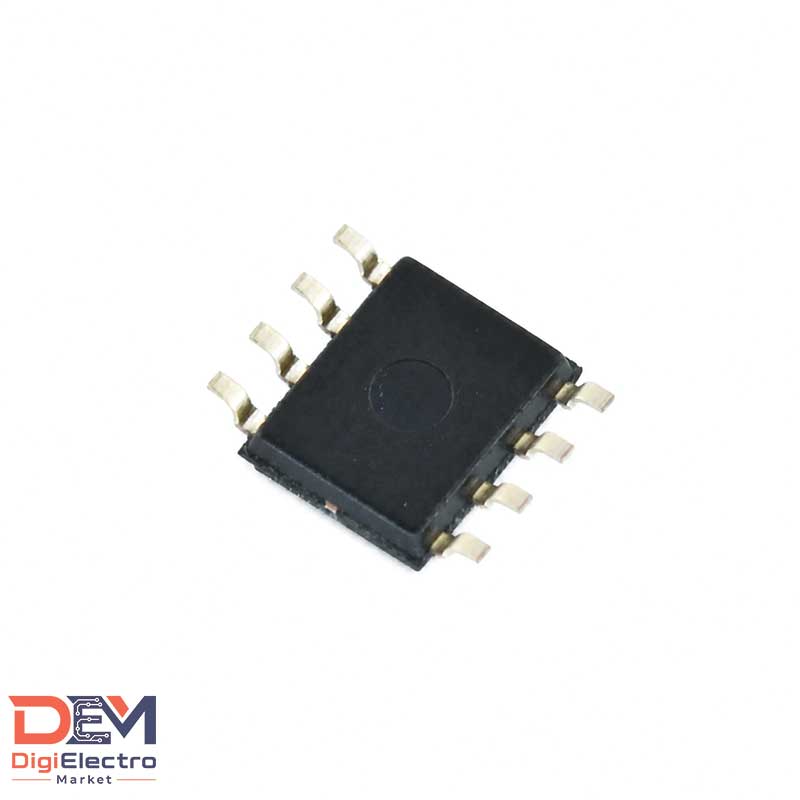

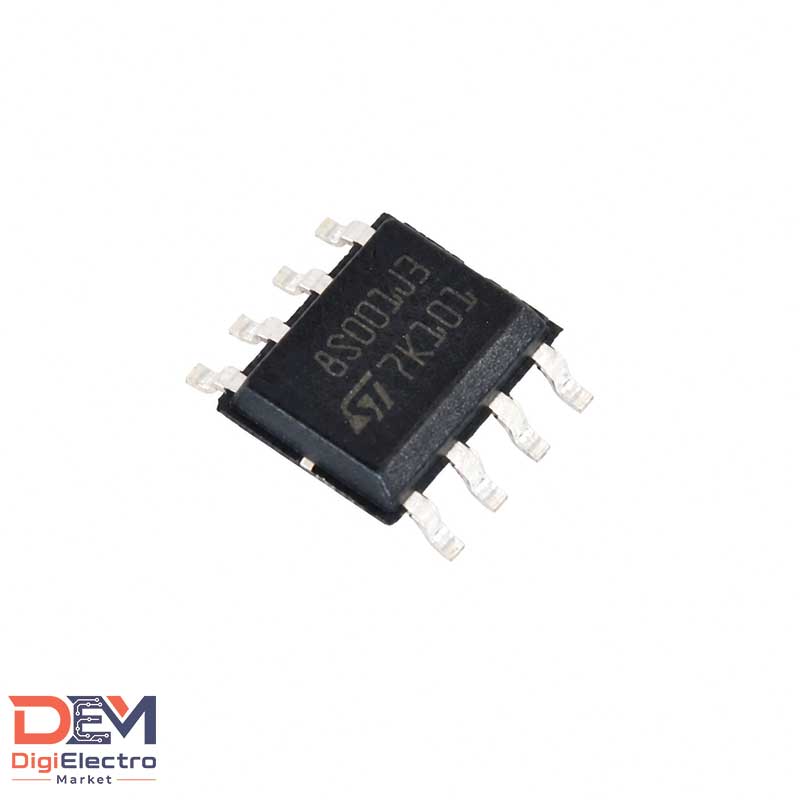

STM8S001J3M3 یک میکروکنترلر ۸ بیتی کم‌پایه از خانواده‌ی STM8S شرکت STMicroelectronics است که برای پروژه‌های ساده، کم‌هزینه و فشرده طراحی شده است. این تراشه با پکیج SO8N و تنها 8 پایه عرضه می‌شود و با وجود ابعاد کوچک، امکانات مناسبی برای کنترل، اندازه‌گیری و ارتباطات پایه در اختیار می‌گذارد. این میکروکنترلر با فرکانس کاری تا 16MHz، حافظه 8KB Flash، مقدار 1KB RAM و 128 بایت EEPROM واقعی گزینه‌ای مناسب برای طراحی بردهای جمع‌وجور، کنترلرهای سبک، لوازم خانگی و پروژه‌های صنعتی ساده است. همچنین وجود رابط SWIM، پروگرام و دیباگ روی تراشه را آسان می‌کند.

ویژگی‌های کلیدی / فنی

• میکروکنترلر 8 بیتی از خانواده STM8S
• هسته STM8 با معماری Harvard و پایپ‌لاین سه‌مرحله‌ای
• فرکانس کاری تا 16MHz
• حافظه 8KB Flash
• حافظه 1KB RAM
• دارای 128 بایت EEPROM واقعی داده
• ولتاژ کاری 2.95V تا 5.5V
• پکیج SO8N
• تعداد پایه: 8 پین
• حداکثر 5 GPIO
• یک ADC ده‌بیتی با حداکثر 3 کانال
• دارای UART
• دارای SPI تا 8Mbit/s
• دارای I²C تا 400kbit/s
• تایمرهای 8 و 16 بیتی
• دارای Watchdog مستقل و Window Watchdog
• رابط SWIM برای برنامه‌ریزی و دیباگ
• مناسب برای طراحی‌های کم‌حجم و کم‌مصرف
• بازه دمایی نسخه M3: 40- تا 125+ درجه سانتی‌گراد

۳) کاربردهای محصول

• کنترلرهای کوچک و کم‌هزینه
• بردهای کنترلی با فضای محدود
• لوازم خانگی و تجهیزات مصرفی
• کنترل LED، کلید، رله و عملگرهای ساده
• خواندن سنسورهای آنالوگ با ADC ده‌بیتی
• ارتباط با ماژول‌ها از طریق UART، SPI و I²C
• پروژه‌هایی که به EEPROM داخلی برای ذخیره تنظیمات نیاز دارند
• کاربردهای صنعتی سبک و بردهای توسعه جمع‌وجور
